アンテナレール工事


アンテナレール工事#4
2017年12月27日

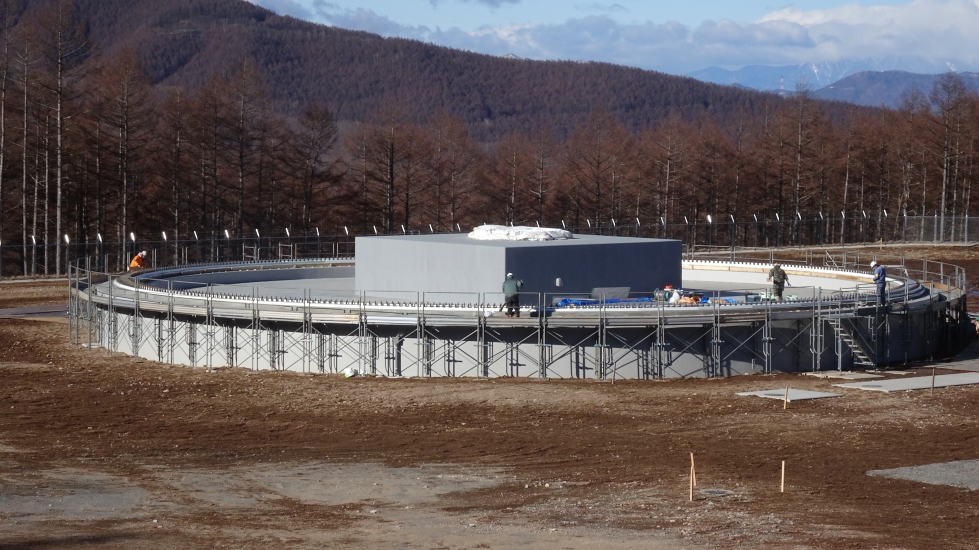

2017年に予定していた工事も完了しました。本年もご声援ありがとうございました。




↓アンテナレールの仕上げ状態です。この上をAz(アジマス)のホイールが走ります。

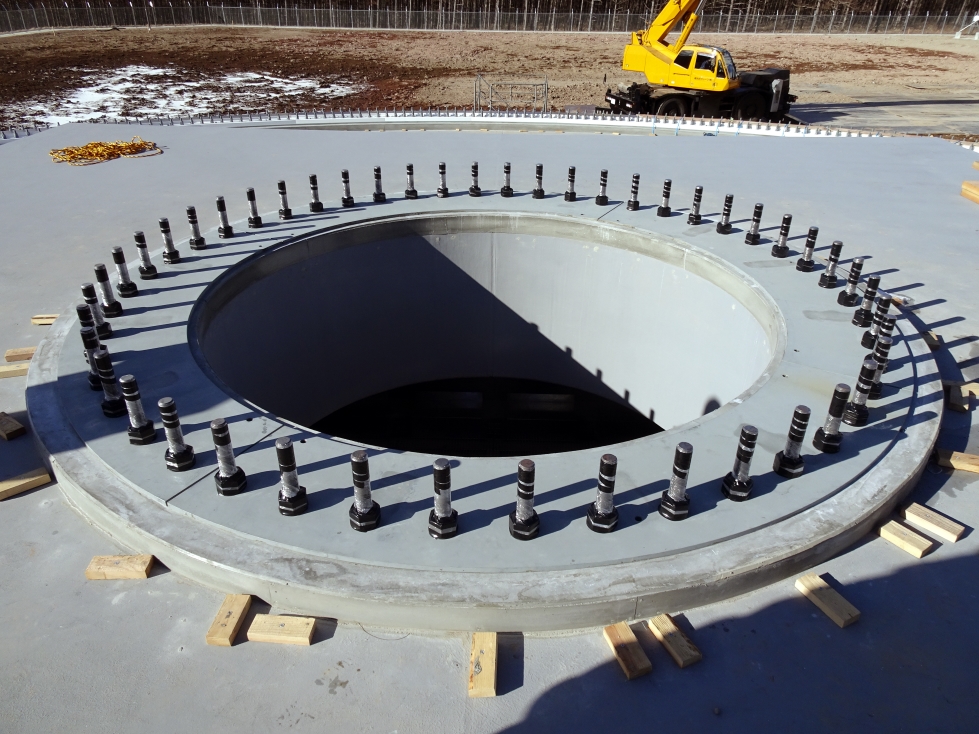

↓アンテナ基礎室上部にあるAzシャフトの仕上げ状態です。ここにAz回転構造部のギアが据付られます。

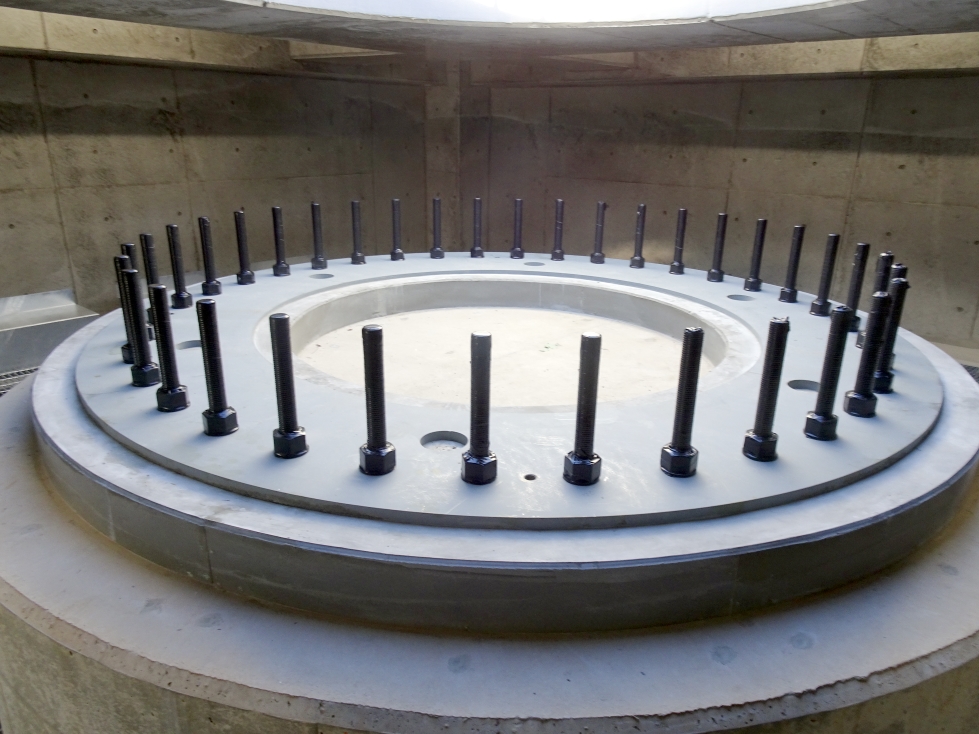

↓アンテナ基礎室内部にあるマスターコリメータのベースプレート部の仕上げ状態です。


アンテナレール工事#3
2017年12月5日
アンテナレール工事もほぼ完了しました。




↓アンテナレールの据付調整を終え、レール下部と基礎の間に無収縮モルタルを打設して完了です。

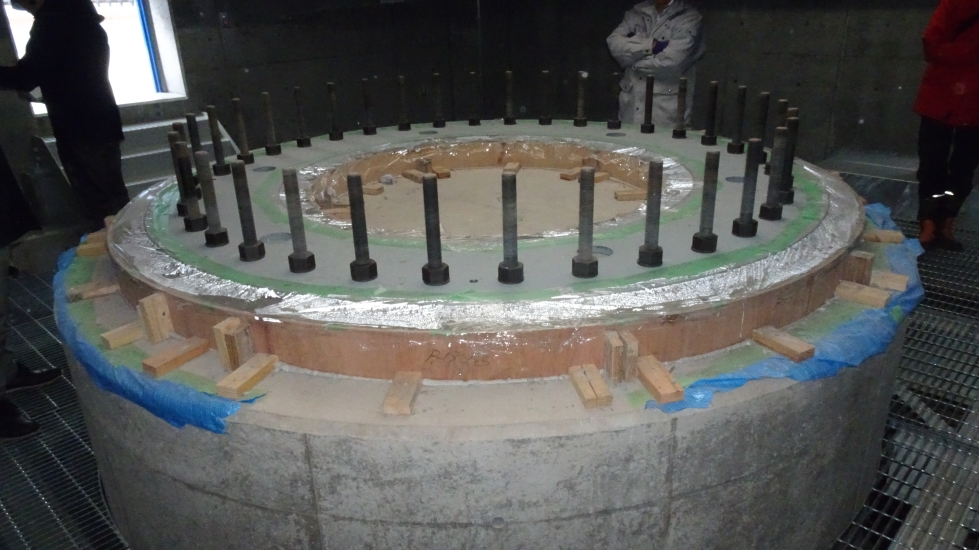

↓アンテナ基礎室内部にあるマスターコリメータのベースプレートと基礎の間に無収縮モルタルを打設して完了です。


アンテナレール工事#2
2017年11月22日
建設地も3度目の降雪に見舞われ、今回は10cm程度の積雪となりました。現場では0℃以下の気温の中でレールの水平面調整を行っています。




↓レールの水平面調整はこの大きなナットの締め付けで行いますが、人力では難しいので油圧式にトルクレンチを使用します

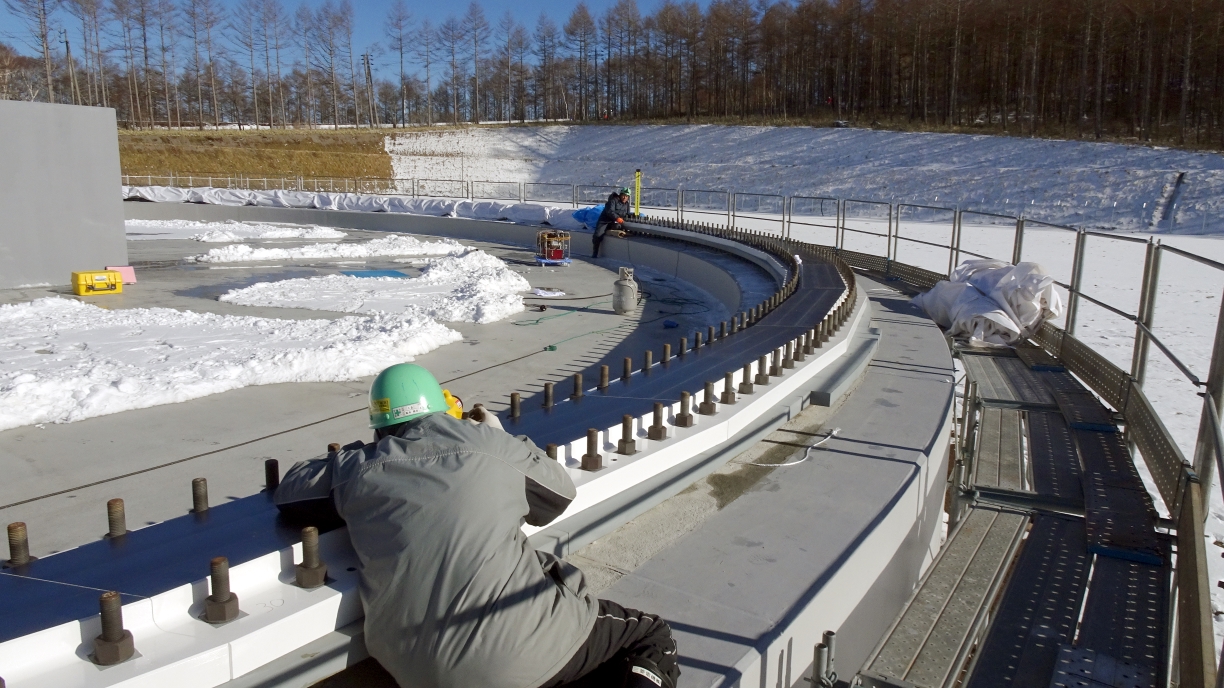

↓レールの分割単位で調整を行い、端2ヶ所、中心1ケ所の水平度を測定器で計測します。目標精度に収めるまで調整・測定を繰り返します。


アンテナレール工事#1
2017年11月16日

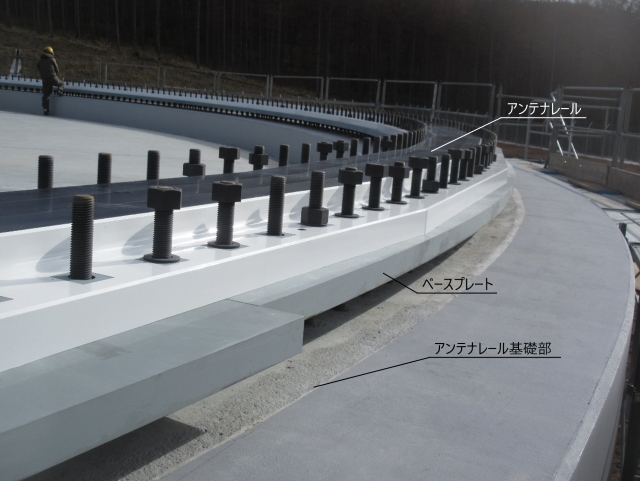

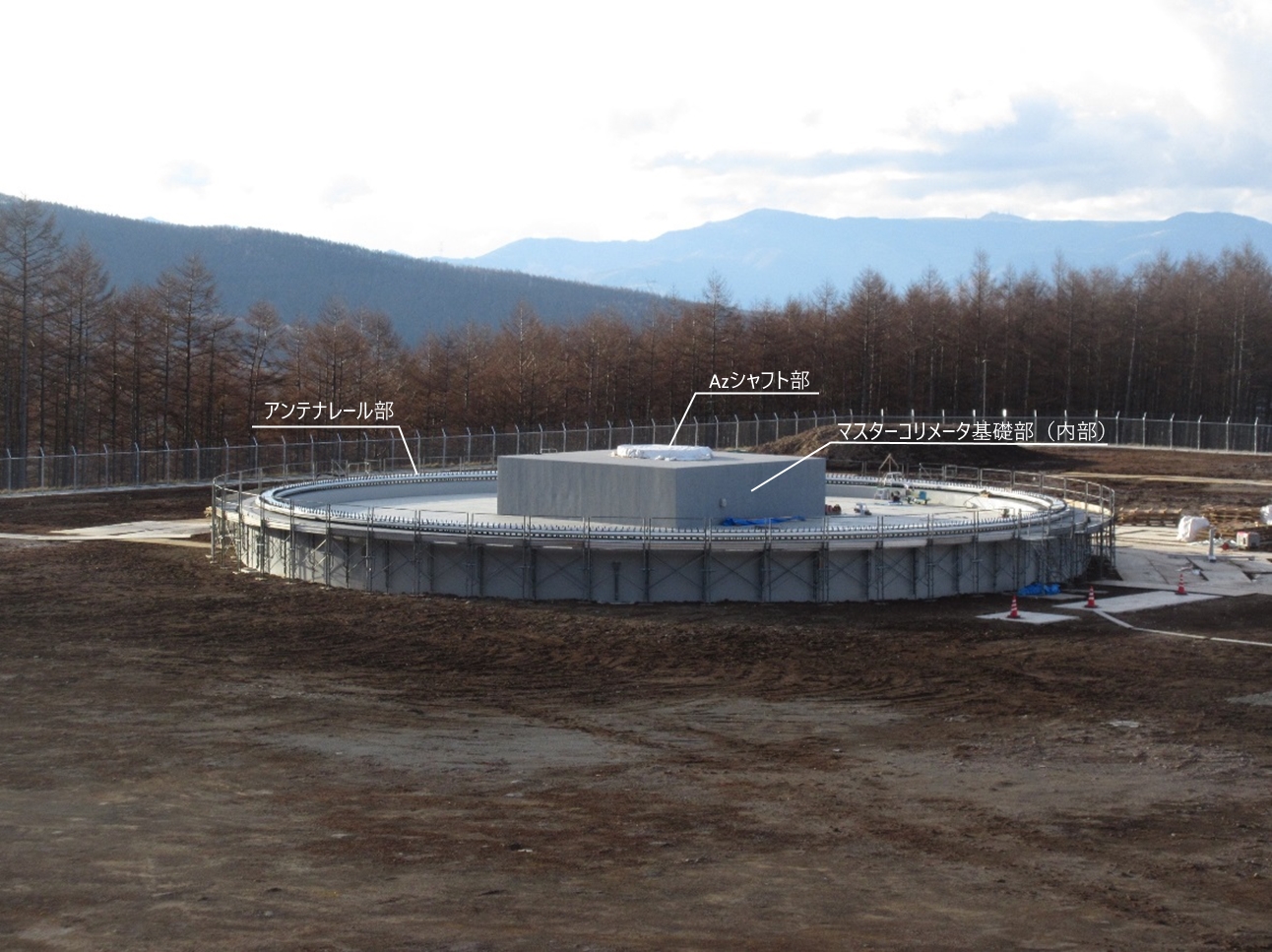

アンテナレール部、Azシャフト部、マスターコリメータ基礎部のそれぞれについてベースプレートの設置が完了し、アンテナレール部については ベースプレートの上にレールを載せる作業を行っているところです。今後、レールの位置調整を行い、無収縮モルタルを充填するための型枠組立を行います。

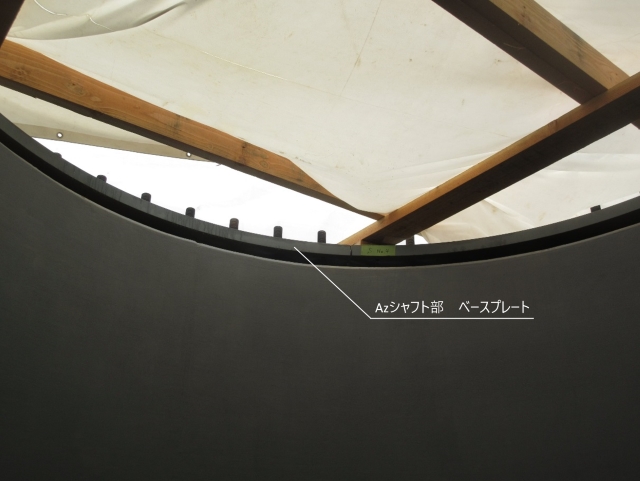

↓Azシャフト部を基礎内部から見たもの

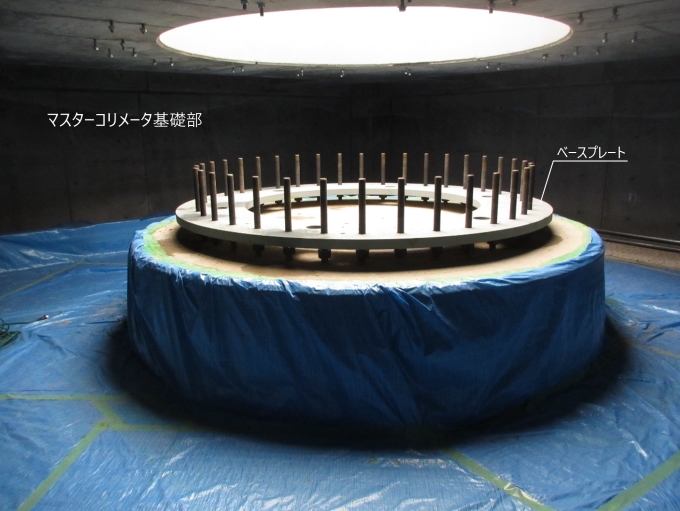

↓アンテナ基礎室内部にあるマスターコリメータ基礎


↓アンテナ基礎外周にあるアンテナレール部



安全祈願祭
2017年11月6日
アンテナレール工事の開始に当たって、三菱電機且蜊テによる安全祈願祭を開催しました。当日は、三菱電機関係者、JAXAプロジェクトチームに加えて、開発整備にご支援・ご協力を頂いている佐久市関係機関の方々をお招きし、総勢50名弱の出席者となりました。







アンテナレール工事前の準備状況
2017年11月1日

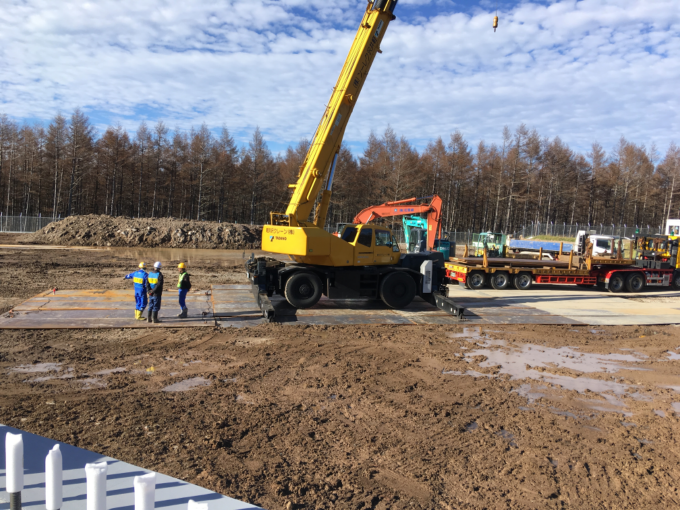

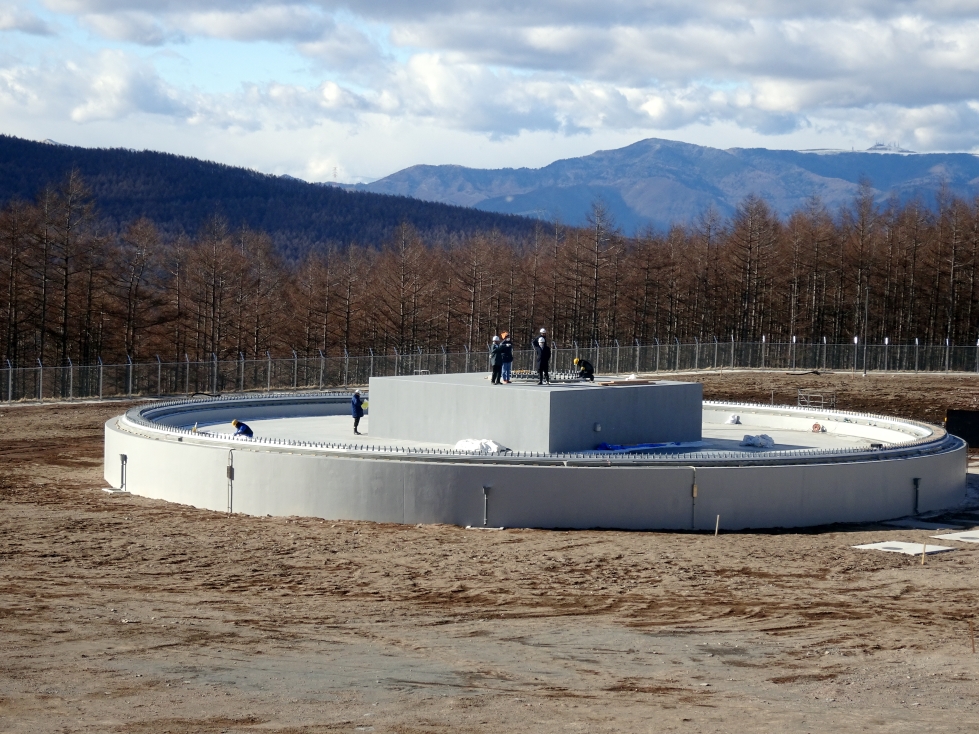

アンテナレール工事は2017/11/1から開始しています。以下は工事前の準備状況です。
