機体構成

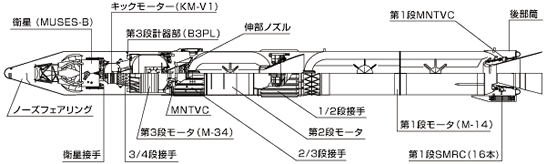

M-Vロケット１号機機体構成図 |

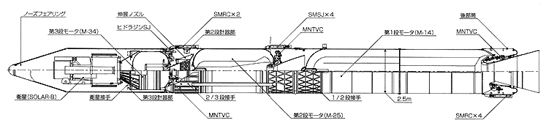

M-Vロケット7号機機体構成図 |
M-Vロケットは、全段に固体燃料を使った3段式のロケットです。月・惑星探査機や地球まわりの長楕円軌道に投入する場合は、オプションとして4段目にキック・モータが装備されることがあります。
機体データ (M-V-7)
| 諸元 | 単位 | 第1段 | 第2段 | 第3段 | |
|---|---|---|---|---|---|
| 寸法 | 全長 | m | 30.8 | 17.2 | 8.82（ノズル伸展後） |
| 代表径 | m | 2.5 | 2.5 | 2.2 | |
| 各段点火時質量 | t | 138 | 52.2 | 13.1 | |
| 固体ロケット モータ |
モータ名称 | M-14 | M-25 | M-34 | |
| 長さ | m | 13.73 | 6.61 | 3.61/4.29 | |
| 代表径 | m | 2.5 | 2.5 | 2.2 | |
| ケース材料 | HT-230M HT-150 |
CFRP (FW) |
CFRP (FW) |
||
| 推進薬 | BP-204J | BP-208J | BP-205J | ||
| 質量（燃料含む） | t | 83 | 36 | 12 | |
| 推進薬質量 | t | 72 | 33 | 11 | |
| 平均真空推力 | kN | 3800 | 1530 | 327 | |
| 有効燃焼時間 | 秒 | 51 | 61 | 97 | |
| 真空比推力 | 秒 | 274 | 289 | 300 | |
