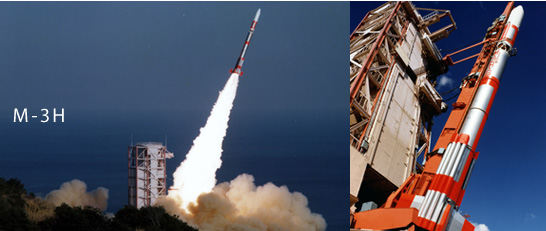

M-3Hロケットは、M-3Cの第1段の長さを延長して推進剤を増やし、より重いペイロードを運ぶようにしたもので、本質的にはM-3Cと同世代のロケットと言うことができます。地球低軌道へ300kgのペイロードを運ぶことができました。
M-3Hロケットによって打ち上げられたミッション
機体データ
※1号機は長楕円軌道のミッションだったので、オプショナルにキックステージがつけられました。
第1段 | 補助ブースタ | 第2段 | 第3段 | 第4段 | ||
---|---|---|---|---|---|---|
全長 | m | 23.80 | 5.794 | 8.895(8.020) | 3.059 | 1.408 |
最大直径 | m | 1.410 | 0.310 | 1.410 | 1.136 | 0.932 |
重量(点火時) | kg | 44714 | 4120 | 11307 | 1436.4 | 187.25 |
重量(燃焼終了時) | kg | 17597 | 1371 | 3960 | 351.0 | 141.15 |
推進剤重量 | kg | 27098 | 2737 | 7195 | 1083.7 | 45.55 |
フレオン | kg | 56.0 | ||||
過酸化水素 | kg | 84.7 | ||||
質量比 | 2.540 | 2.996 |
2.817 | 4.087 | 1.323 | |
比推力 | sec | 239 | 219 | 277 | 284 | 281 |
重心位置(点火時) | % | 60.96 | 62.90 | 63.75 | 58.66 | |
重心位置(燃焼終了時) | % | 42.01 | 53.02 | 47.73 | 67.40 | |
慣性能率 Ix(点火時) | kg,m,sec2 | 1839 | 305.8 | 18.60 | 1.281 | |
重心位置(燃焼終了時) | kg,m,sec2 | 659.9 | 105.2 | 3.274 | 1.210 | |
慣性能率 Iy (点火時) | kg,m,sec2 | 188107 | 3258 | 46.95 | 2.638 | |
慣性能率 (燃焼終了時) | kg,m,sec2 | 83114 | 1928 | 22.96 | 1.483 | |
ネット・ペイロード | kg | 149.98 | SA 128.34 | |||
ノズル膨張比 | 6.34 | 3.57 | 21.80 | 41.53 | 43.07 | |
ノズル出口径 | mm | 1146 | 302.2 | 1078.3 | 696.0 | 229.7 |
