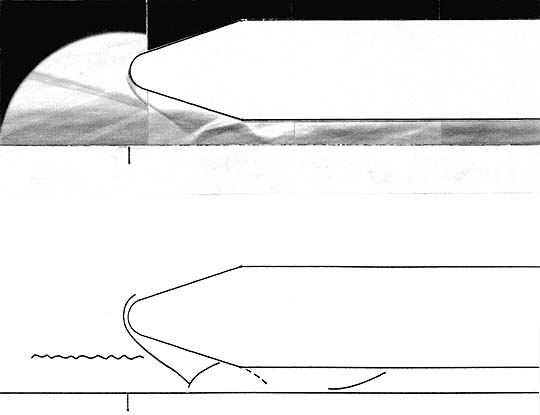

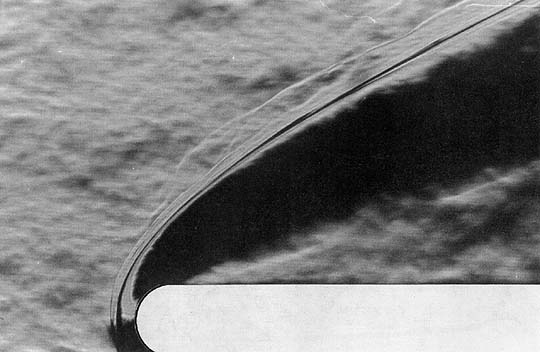

H-ロケットのようにSRBを有する機体は,lift− off する際に補助ロケットから生じた衝撃波がロケット本体に入射し,局所的に高い圧力上昇,空力加熱を引き起こすことが知られており,著者らはその基礎実験を行った。図1 (a)は,マッハ数4の超音速流に発達した平板乱流境界層にSRB模型から生じた衝撃波が入射し,衝撃波/乱流境界層干渉を引き起こす様子を可視化したものである。入射衝撃波により境界層が剥離し,衝撃波入射点よりも上流より剥離衝撃波が生じておりそれがSRBによって再び反射されている様子がうかがえる。
(a)干渉場のシュリーレン写真

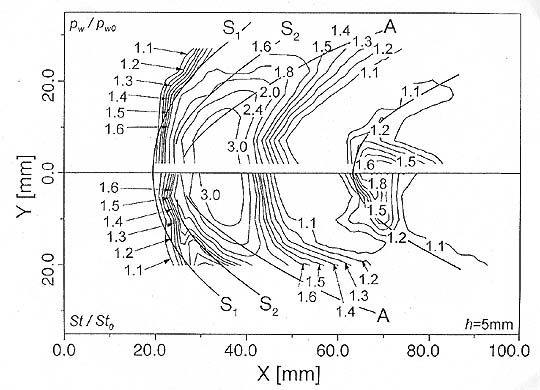

(b)平板上の圧力分布、熱流束分布
- Home page |
- No.185 目次 |
+ 研究紹介 |
- お知らせ |
- ISAS事情 |
- はじまりのはなし |
- 東奔西走 |
- 小宇宙 |
- いも焼酎 |
- BackNumber |
(c)多層薄膜熱流束センサ
図1 補助ロケットからの衝撃波入射によるロケット本体の空力加熱現象(M=3.84,P0=1.26MPa,Tw/T0=0.69MPa,Re=1.61x107)

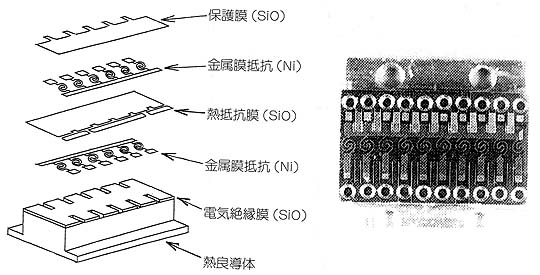

図1 (c)は著者らが開発した多層薄膜熟流束流束センサである。流体から物体への伝熱面表面に設置した10μE程度の薄い熱抵抗膜(SiO)の上下面に生じる温度差を金属薄膜抵抗温度計を用いて計測し,予め較正した膜厚と熟抵抗膜の熱伝導率を用いて熱流束を算出するものである。現在のところ周波数応答性は1〜2kY程度である。

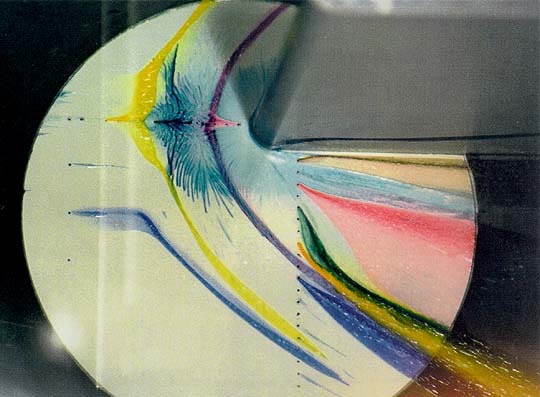

衝撃波/乱流境界層干渉場では、流れ場の条件により境界層は一次剥離のみならず二次剥離を生じる。ところが一般にこの二次剥離域は境界層厚さに比べて非常に小さいのでその可視化は困難であった。著者らは宇宙科学研究所の大型超音速風洞の側壁境界層(約50@)を用いることによりその可視化を行った。図2はマッハ数4の気流中における先端が円柱の鈍頭フィンによる衝撃披/乱流境界層干渉場のカラーオイルフロー写真である。色々な場所から異なった色のオイルを歩み出させることによりそこでの局所的な表面流れを捉えることができた。フィン先端の表面流線は一次剥離線まで達することができない。これは強い逆流により二次剥離が生じるためでありそれより前方では剥離域であるにも関わらず流れの向きは主流と同じであることから二次剥離域と判断される。
