「かぐや」地形データのトリセツ(CG制作用)

ここではCG制作を想定して,PythonやUnityでの簡易的な取り込み方法を解説しています.

学術目的でご利用の場合や,専門的な知識を必要とされる場合等は,DARTS/KAGUYA(SELENE)月周回衛星「かぐや(SELENE)」サイトをご参照ください.

アクセス先
かぐや(SELENE)データアーカイブ

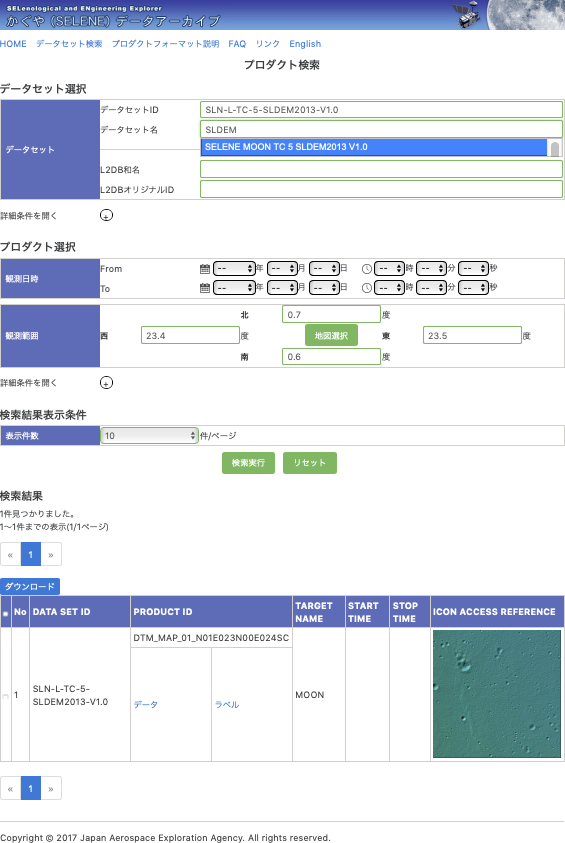

検索方法
  1. データセット名(部分一致→ドロップダウンリストから選択)を選択
  2. 緯度・経度の範囲を入力
  3. 「検索実行」ボタンを押す
例: アポロ11号の場合: 北緯0.67416度 東経23.47314度

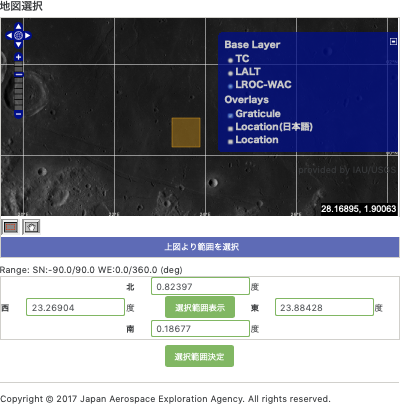

検索方法(地図から選択する場合の操作)
  1. 「地図選択」ボタンを押す
  2. 手形ボタンで地図を移動
  3. 範囲選択ボタンで範囲を選択
  4. 「選択範囲決定」ボタンを押す
※拡大表示して地図が消えた時は,地図の右上「+」を押して,Base Layerとして「LROC-WAC」にチェックを入れると,詳細な地図が表示されます.

地形データの例

地形データは,PDS3形式で提供されています.
(1) データセット名: SELENE MOON TC 5 SLDEM2013 V1.0 (SLDEM2013)
https://darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-sldem2013-v1.0/
例: アポロ11号着陸地点 (DTM_MAP_01_N01E023N00E024SC)
サンプル画像 (オリジナル画像@DARTS)
データファイル
ラベルファイル
(2) データセット名: SELENE MOON TC 5 DTM MAP SEAMLESS V2.0
https://darts.isas.jaxa.jp/pub/pds3/sln-l-tc-5-dtm-map-seamless-v2.0/
例: アポロ11号着陸地点 (DTM_MAPs02_N03E021N00E024SC)

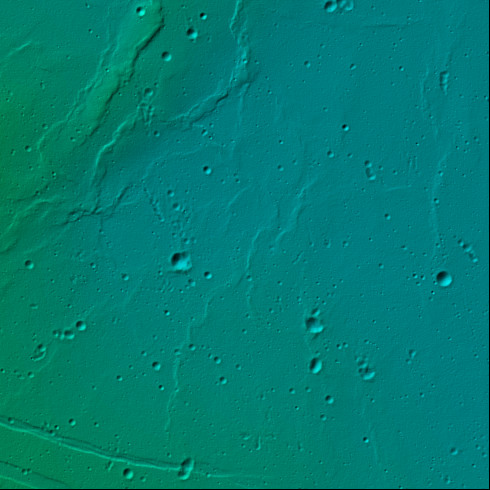

サンプル画像 (オリジナル画像@DARTS)
データファイル
ラベルファイル

地形データの取り扱い方法

PDS3に準拠した地形データ(ラベルファイルとデータファイルが揃っているもの)であれば,同じように処理できると考えられます.ここでは「かぐや」のデータを例にしてご紹介します.

ラベルファイル(.lbl)の解釈

主なラベル情報の例
ラベル情報説明解釈
SAMPLE_TYPE = MSB_INTEGER画素タイプBig endian 符号付き整数
SAMPLE_BITS = 161画素のビット長16 bits (2 octets)
BANDS = 1バンド数1
LINES = 4096縦方向の画素数4096
LINE_SAMPLES = 4096横方向の画素数4096
OFFSET = 0.000000オフセット0 (オフセット無し)
SCALING_FACTOR = 1.000000倍率1 (拡大・縮小無し)
UNIT = "METER"単位メートル
参考解説: How can the terrain data from KAGUYA be read into a program?

DTM_MAP_01_N01E023N00E024SC.img を読み込むためのサンプルコードと実行結果

Python サンプルコード
import numpy as np
import matplotlib.pyplot as plt


# lblファイルの下記の記述を参照
#   SAMPLE_TYPE = MSB_INTEGER  ... Big endian符号付き整数
#   SAMPLE_BITS = 16           ... 1画素あたり16bits
data = np.fromfile('DTM_MAP_01_N01E023N00E024SC.img', dtype='>i2')

# lblファイルの以下の記述より配列の形を変更
#   BANDS = 1
#   LINES = 4096
#   LINE_SAMPLES = 4096
BANDS = 1
LINES = 4096
LINE_SAMPLES = 4096
image = data.reshape(BANDS, LINE_SAMPLES, LINES)

# lblファイルの以下の記述より、データ加工なしにそのまま使う
#   OFFSET = 0.000000
#   SCALING_FACTOR = 1.000000

# データを表示(最初のバンドを表示)
plt.imshow(image[0], cmap='gray')
plt.show()

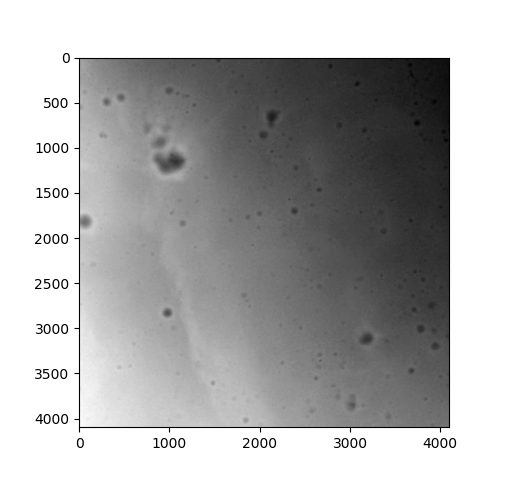

実行結果

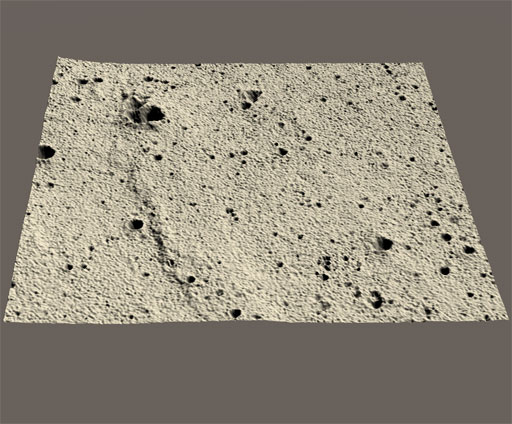

Unity: MoonVRAssetで取り込んだ形状モデルのレンダリング例

DTM_MAPs02_N03E021N00E024SC.img を読み込むためのサンプルコードと実行結果

Python サンプルコード
import numpy as np
import matplotlib.pyplot as plt


# lblファイルの下記の記述を参照
#   SAMPLE_TYPE = MSB_INTEGER  ... Big endian符号付き整数
#   SAMPLE_BITS = 16           ... 1画素あたり16bits
data = np.fromfile('DTM_MAPs02_N03E021N00E024SC.img', dtype='>i2')

# lblファイルの以下の記述より配列の形を変更
#   BANDS = 1
#   LINES = 10800
#   LINE_SAMPLES = 10800
BANDS = 1
LINES = 10800
LINE_SAMPLES = 10800
image = data.reshape(BANDS, LINE_SAMPLES, LINES)

# lblファイルの以下の記述より、データ加工なしにそのまま使う
#   OFFSET = 0.000000
#   SCALING_FACTOR = 1.000000

# 濃淡がはっきりしないため平均値周辺を使って濃淡を出す
AVERAGE = -1882.145583
delta = np.abs(AVERAGE) * 0.5
# データを表示(最初のバンドを表示)
plt.imshow(image[0], cmap='gray', vmin=AVERAGE-delta, vmax=AVERAGE+delta)
plt.show()

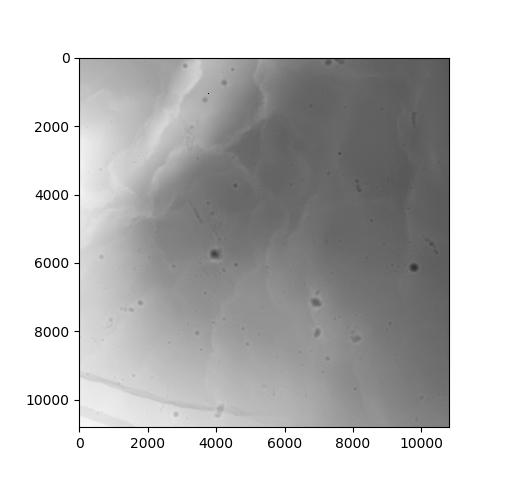

実行結果

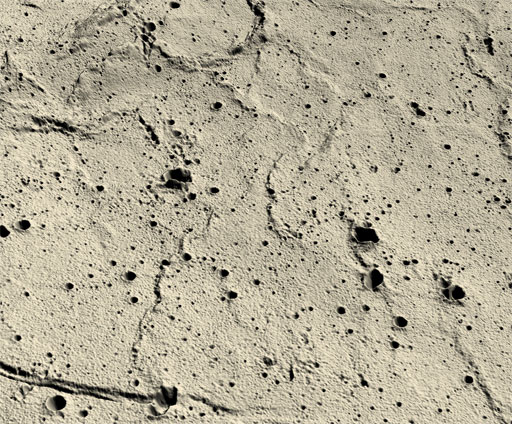

Unity: MoonVRAssetで取り込んだ形状モデルのレンダリング例
