高速応答型PSP実証試験:遷音速デルタ翼周り非定常流れの解明

Return to List

研究申込者

亀田 正治 ( 東京農工大 )

研究要旨

M = 0.8-0.9における大迎角(20°)デルタ翼上面の圧力変動を,2種類の高速応答型PSPを用いて計測した.高速応答型PSPとしてすでに実績のある多孔質陽極酸化アルミニウム皮膜PSP(AA-PSP)に加え,セラミック超微粒子を色素吸着剤として用いた新たなPSPを用いて両者の比較を行った.非定常変化をともなう衝撃波,前縁はく離渦の挙動などを捉えた.光学系セッティング,PSPデータ処理法に改良を施し,いずれのPSPでも,100 Hzオーダーの圧力変動を1 kPa程度の精度で定量的に捉えることに成功した。
画像をクリックすると拡大表示します

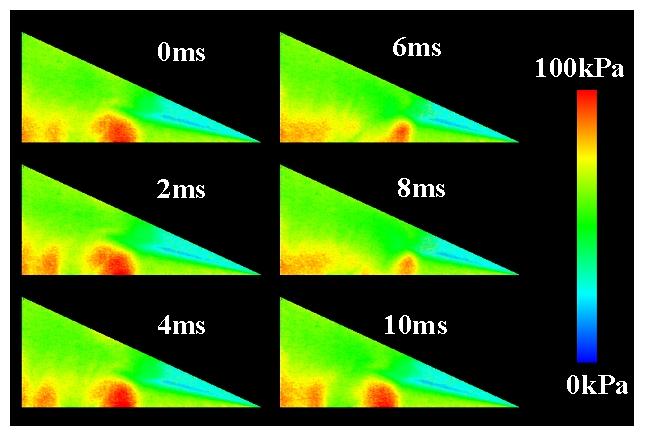

 高速応答型PSPによる変動圧力場の可視化計測結果(M = 0.9,α = 20°)

Key words

pressure-sensitive paint, delta wing, transonic flow, buffet, shock wave

2007年度の研究成果

馬越 太郎 (農工大・院), 関 仁志 (農工大・院), 堀 信明 (農工大・院),  亀田 正治 (農工大), 中北 和之 (JAXA),  ” 疎水性AA-PSPを用いた遷音速デルタ翼流れの圧力計測 ”,  平成19年度宇宙航行の力学シンポジウム,  相模原,  平成19年12月17日〜18日.

Kameda, M, Seki, H, Makoshi, T, Amao, Y, Nakakita, K,  ” Unsteady measurement of a tranosonic delta wing flow using a novel PSP ”,  AIAA 26th Applied Aerodynamics Conference,  Honolulu, 2008.

利用期間

平成19年10月9日〜10月19日
