PSP実験によるデルタ翼Wing Rock現象の解明
Return to List
研究申込者
浅井 圭介 ( 東北大 )
Abstract
高亜音速気流中におけるデルタ翼のWing Rock(機体軸周りの自励振動)現象を解明することを目的として実験を行った(Fig.1).まず,高速度カメラを用いたシュリーレン撮影を行うことで,デルタ翼模型の前縁で剥離する渦の挙動を可視化した(Fig.2).さらに,感圧塗料(PSP)を用いた定常・非定常圧力分布計測を行うことで,前縁剥離渦が作用する模型上面の圧力場計測を行った(Fig.3).そして,Wing Rock中の前縁剥離渦の挙動と模型上面に作用する非定常圧力分布を関連付けることによって,Wing Rock現象の特性を明らかにした(Fig.4)。

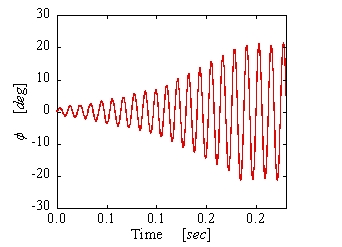

Fig.1 Wing Rock時のロール角計測

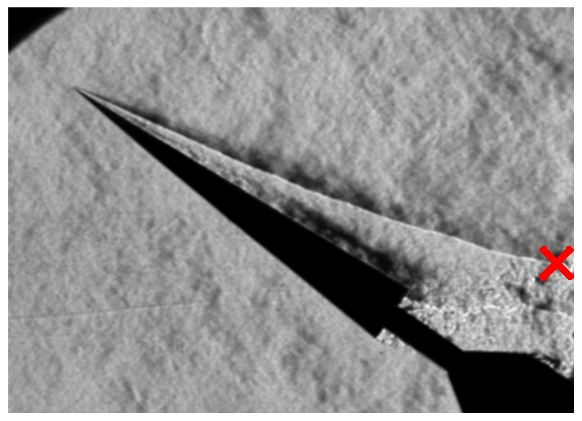

Fig.2 Wing Rock時の模型と前縁剥離渦の挙動
(a)模型固定時 (df/dt=0)
(b)Wing Rock時 (df/dt>0)
(c)Wing Rock時 (df/dt<0)

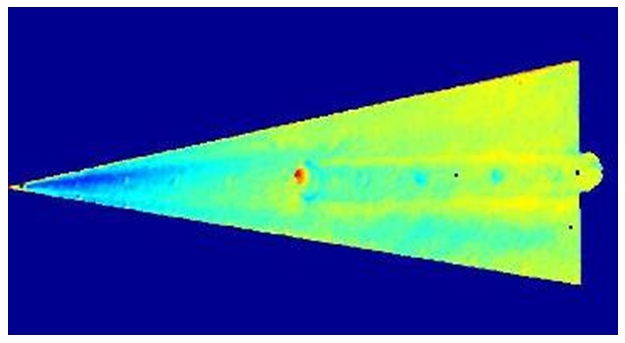

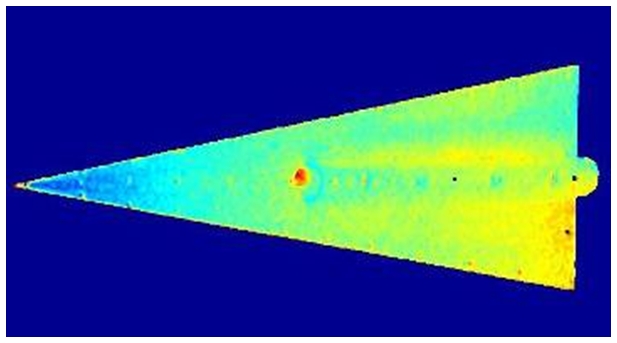

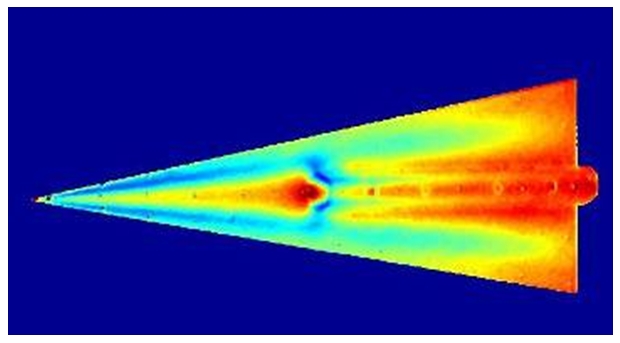

Fig.3 定常・非定常圧力分布計測
(a)圧力差(Fig.3 (b) - (a))
(b)圧力差(Fig.3 (c) - (a))

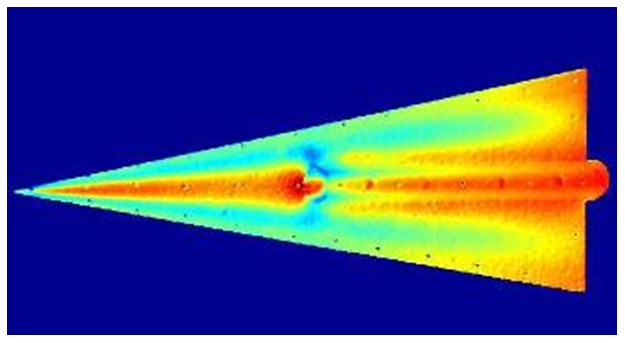

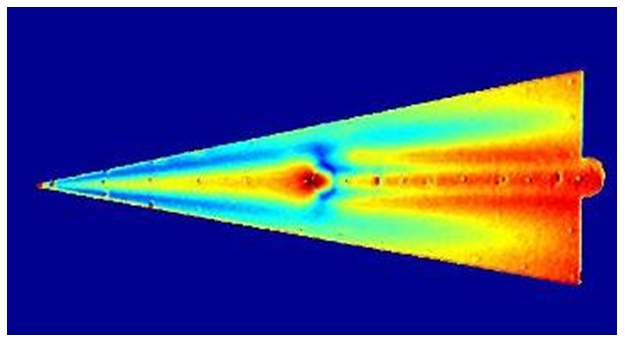

Fig.4 渦の動きが誘起する圧力分布
Key words
Delta wing, Wing Rock, Unsteady Pressure Measurement, Pressure-Sensitive Paint, Schliere
2006年度の研究成果
廣瀬 悠一 (東北大), 西村 洋介 (東北大), 永井 大樹 (東北大),浅井 圭介 (東北大), ” デルタ翼Wing Rock現象の解明 ”, 平成18年度宇宙航行の力学シンポジウム, 神奈川, 2006.
永井 大樹 (東北大), 廣瀬 悠一 (東北大), 西村 洋介 (東北大), 浅井 圭介 (東北大), ” デルタ翼Wing Rock現象の解明 ”, 平成18年度科研費空力班シンポジウム, 山梨, 2007.
Asai, K, Hirose,Y, Nagai, H, ” Unsteady Flow Measurements of a Slender Delta Wing in Wing Rock Motion ”, 45th AIAA Aerospace Sciences Meeting and Exhibit, AIAA-2007-124, Reno, 2007.
利用期間
平成18年11月6日〜11月17日
