ＳＦＵの運用とデータ処理
- （３）ＳＦＵにおけるデータ処理方式
今回は、前回解説したシステムにおいてどのようにデータの処理 を行うかについてお話します。ＳＦＵは、互いに関連のない多くの 実験機器を搭載して飛行しますので、どのような実験機器のデータ もなるべく同一の方法で処理できるように工夫しました。
まず、コマンド計画については、各実験担当者、あるいは共通系運用担当者から運用要求をＦＯ(Functional Objective)という形で集 めます。ＦＯは、運用計画を作成するための単位であり、ミッショ ン上の運用目的ごとに一つづつ作成されます。ＦＯには、そのＦＯを実行するための制約条件や必要となる衛星上の資源、そのＦＯを 実行するためのコマンド列等の情報が含まれます。実験系と共通系 のＦＯは、それぞれのＦＯ作成装置で作成されます。また、軌道制 御のためのＦＯは、軌道制御計画立案ソフトウェアによって作成さ れます。
あるミッション期間内に実行すべきＦＯが集まると、それらのＦＯを合成してコマンド計画（タイムライン）が作成されます。これ には、タイムライン作成装置という装置が使用されます。タイムラ イン作成装置は、作成されたタイムラインが制約条件や衛星資源の 割り当てルールを満たしているかなどを自動的にチェックします。 作成されたタイムラインはＳＦＵコマンド言語という簡易で記述されます。作成されたタイムラインはＳＦＵ管制装置に送られます。 ＳＦＵ管制装置は、タイムラインに基づいてコマンドデータをゲー トウェイ経由で地上局に送信します。タイムラインにないコマンド を可視時間中にＳＦＵ管制装置で発行することもできます。
テレメトリは、次のように処理します。まず、ゲートウェイが地上局からテレメトリデータを受信し、それをＳＦＵ管制装置と実験機器管制装置とに分配します。ＳＦＵ管制装置ではおもに共通系デ ータがモニタされ、実験機器管制装置ではおもに実験系データがモニタされます。また、これらの装置は、データの蓄積および検索機能も有しており、過去に受信したテレメトリデータをトレンドグ ラフ等の形式で表示することもできます。
実験データの解析は、実験ごとに用意される実験データ処理装置に送られ、ここで解析処理や処理済みデータの蓄積がなされます。
(A) コマンドデータの流れ

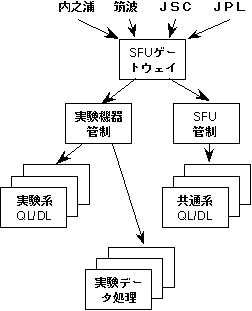

(B) テレメトリデータの流れ
（山田 隆弘）
先頭へ
大型計算機に関するお知らせ
Ｉ． 課題更新手続きについて
現在利用されている課題の有効期限は、３月３１日迄となっておりますので、次年度も引き続き利用される課題の更新手続きは、３月１９日（火）迄にお願いします。課題申請用紙は３月１日（金）にお送りします。
II．大型計算機年度末処理について
毎年行われている年度末処理を今年は、３月３０日（土）、３１日（日）に予定しておりますのでよろしくお願いします。
詳細スケジュール、内容については３月号でお知らせします。
III．２月・３月の計算機保守作業予定

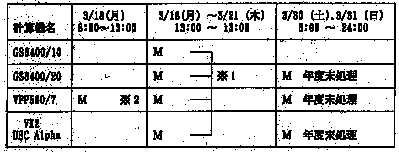

２月はリプレースのため保守作業予定はありません。３月は下記の通り予定しております。
※１ ＵＰＳ（ＣＶＣＦ）のオーバーホールと電池交換作業
※２ ３月から保守作業の曜日が，第３回目の金 曜日から第３回目の月曜日に変わります。
IV．大型計算機使用料３月分の無料について
計算機リプレースのため、度々の運転停止により御迷惑をおかけした事と、 新システムに慣れて頂く事を目的に、２月後半から３月末日まで、現在使用中の課題に限り無料とします。
Ｖ．計算機リプレースによる機種対応について

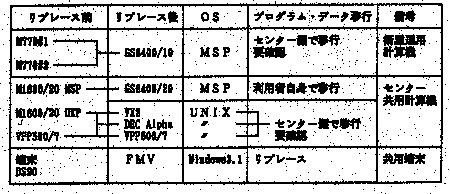

１月号のお知らせで一部説明不足のため、リプレースによる対応機種が不明との質問がありましたので、下記の対応表を作りました。
VI．ＵＮＩＸ系システムホームディレクトリ移行について
次期システムの導入作業に伴い、ＵＮＩＸ系システム（DS90/VPP500/UXPM) のホームディレクトリは、以下の様に移行いたします。
-
VPP500 :
- 現行 /home/isasXX/[課題番号]/[ ログイン名 ]
- 移行後 そのまま変更なし
- 移行作業は、富士通側で一括して行います。
-
UXPM :
- 現行 /home/isasXX/[課題番号]/[ ログイン名 ]
- 移行後 /home/isasXX/[課題番号]/[ ログイン名 ]/uxpm
- 移行作業は、富士通側で一括して行います。
-
DS90 :
- 現行 /home/isasXX/[課題番号]/[ ログイン名 ]
- 移行後 各ユーザのホームディレクトリ配下には、移行いたしません。
ただし、以下のディレクトリにDS90のディスクをマウント致しますので各ユーザレベルでコピーを行って下さい。
- /home/ds90/[課題番号]/[ ログイン名 ]
VII．大型計算用ＵＰＳ（ＣＶＣＦ）バッテリについて
ＵＰＳ用バッテリが老朽化したため、予算の関係で１０分程度の容量のバッテリと交換することになりました。
そのため、停電感知後ただちに電源断のシーケンスに入りますので、特に長時間ジョブの場合、ジョブがキルされても途中からの再開が出来る様、プログラム上の考慮をお願いします。
（関口 豊）
先頭へ
大型計算機共同利用研究公募のお知らせ
宇宙科学研究所ＰＬＡＩＮセンターでは、全国共同利用研究の一環として、大型計算機を用いた共同利用研究を公募致します。公募内容は、当研究所が行っている飛翔体（科学衛星、ロケット、大気球）を用いた研究と密接に関係する宇宙理学、宇宙工学研究で、
（１）宇宙観測データの総合解析、
（２）数値シミュレーション
が対象です。利用出来る計算機は、宇宙科学研究所のＶＰＰ−５００，ＧＳ８４００の他、各地域の大型計算機センターも利用が可能です。平成８年度の応募の締切りは、３月１８日（月）で、応募書類は各大学の事務室宛てに送っております。なお、本公募に関するお問い合わせは、宇宙科学研究所研究協力課共同利用係（内線；２２３４）までお願い致します。
（小原 隆博）
