2.1 ランチャ

 ロケットを実験場で全段組立て,打ち上げる設備を総称してランチャと言い,整備塔とランチャで構成される。M-Vは従来のM-3Sに比べ重量が2倍以上にも大型化し,既設ランチャでは容量不足のため,新設するか否か,関係者により大いに議論された。
 既設ランチャは,1982年にM-3S及びM-3Sロケット用として新設され,ハレー彗星探査機を含む10機のロケット打上げに使用されてきた。このランチャは宇宙研の豊富なロケット打上げ経験により得た技術を反映して,諸外国にも類例の無い独自性のあるユニークな「ガイドレール・傾斜発射」と云う打上げ方式を採用している。また,ランチャの設計仕様として,直径2.2m,重量100ォまでのロケット打上げ用に改修して使用可能なものとして開発整備された。


 前述の通り,ランチャを新設するか,あるいは既設のものを改修して運用するか,構想計画段階で関係者により鋭意検討・協議された。結論としては,新設すると費用が嵩むし建設スケジュールに無理が生じるのに対し,技術的な課題は多々あり大がかりにはなるけれども,費用と工期等でメリットのある既設ランチャ改修方式で対応する事とした。

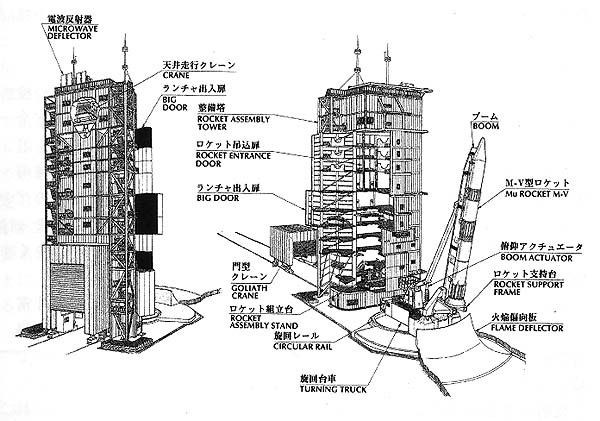

 改修に伴う課題として「大型ロケットの組立作業性」「ランチャの俯仰能力不足」が挙げられるが,種々検討し,打開策を捻出して関係者と綿密に調整し,最適方法を選択した。Mロケット用発射装置全体を右図に示す。

- Home page
- No.194 目次
- 特集にあたって
- 開 発
- 準備
- 飛翔
- 追跡
- 誕生
- 未来へ
- コラム
- 編集後記

- BackNumber

2.1.1 主要改修内容

【ロケットの収納と組立作業スペ-スの確保】

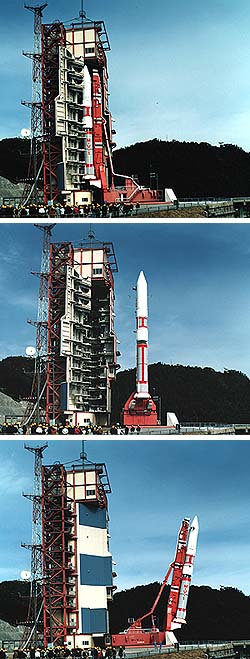

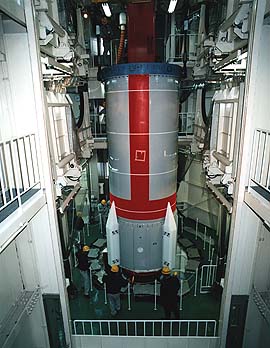

 ロケットの収納と組立作業面積の確保は,作業の安全性・信頼性の点から必要不可欠である。そこで整備塔の大きな柱に影響しない方法として,ロケット組立中心をM-3Sより海側へ500mm移動した。また,ランチャブームを大改造してブームを海側へ1m後退させた。これにより大口径のロケットを塔内に収納可能となり,周囲の作業スペースも十分確保できるようになった。ロケット作業床との関係を上の2枚の写真に示す。

【ロケット組立台の新設】

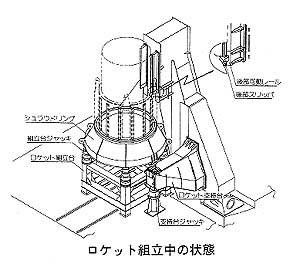

 M-3Sまでは,ランチャ上にロケットを垂直にし,組立て作業を行ったが,M-Vでは大幅な重量増加を伴い,ランチャが撓みの影響を受けて垂直姿勢の確保が困難となるため,専用のロケット組立台を新設して,全段組立完了後にランチャヘ装着する合理的な方法を採用した。ロケット組立中の支持状態を右図に示す。


【ロケット俯仰角設定仕様の変更】

 M-3Sではランチャの俯仰角を85゜〜65゜としていたが,M-Vでは,重量が大幅に増加したので俯仰角設定能力(油圧アクチュエータ最大出力400ォ)範囲内とするため,関係者と調整の上85゜〜78゜の仕様に変更した。
 その他,ロケット組立用天井走行クレーンの仕様を20ォから50ォに能力アップし,ノーズフェアリング専用の空調装置を新設した。
